下面，我們回顧一下第四屆設計大賽的部分獲獎作品，學習總結同類建筑設計的共同特征，思考不同用途分區開發的創意特點，以期給想要參與的設計師帶來啟發。在設計比賽中。
廈門新會展中心
設計單位：杭州中聯筑景建筑設計有限公司
設計團隊：潘軍、馮學成、何培鋒、杜成凱、尹昌宇、王瑞兵、王曉
建筑面積：106.8萬平方米
項目概況
廈門新會展中心包括展覽中心（東西層站廳、1-11號展館、中央走廊）、會議中心、能源中心、濱海會展配套設施，總建筑面積約106.8萬平方米平方米。
展覽中心分為10個2.4萬平方米的標準展廳、1個3萬平方米的標準展廳、兩個登錄大廳以及連接各展廳的中央走廊。 北展館面積24000平方米，為無柱空間，長258.3m，寬109.8m，凈高超過14.3m。 可從一樓、二樓同時進入，提供多維展示空間。 展廳南北兩側設計為餐飲、會議、洽談、倉儲等功能，東西兩側為設備用房。 展廳可一分為二，成為兩個12000平方米的標準展廳，靈活使用。 南展廳面積24000平方米，為無柱空間，長253.8m，寬109.8m，凈高超過14.3m。 可從一樓、二樓同時進入，提供多維展示空間。 展廳南北兩側設計為餐飲、會議、洽談、倉儲等功能，東西兩側為設備用房。 展廳可一分為二，成為兩個12000平方米的標準展廳，靈活使用。 3萬平方米標準展廳為無柱空間，長258.3m，寬136m，軸線寬133.8m，凈高超過14.3m。 可作為宴會廳、會議廳、報告廳、小劇場等多功能功能。 展廳還可靈活劃分為18000平方米標準展廳。 位于海邊的展廳，設計有兩層海邊展覽設施結合海邊界面。 可提供餐飲等服務，還可提供海景中央連廊設計的立體空間。 底層和8m高層是主要的人行交通走廊。 道路，串聯連接各個功能空間。 登錄大廳、接待廳設計師登錄入口及VIP接待室、會議、媒體發布等功能滿足展覽使用需求。

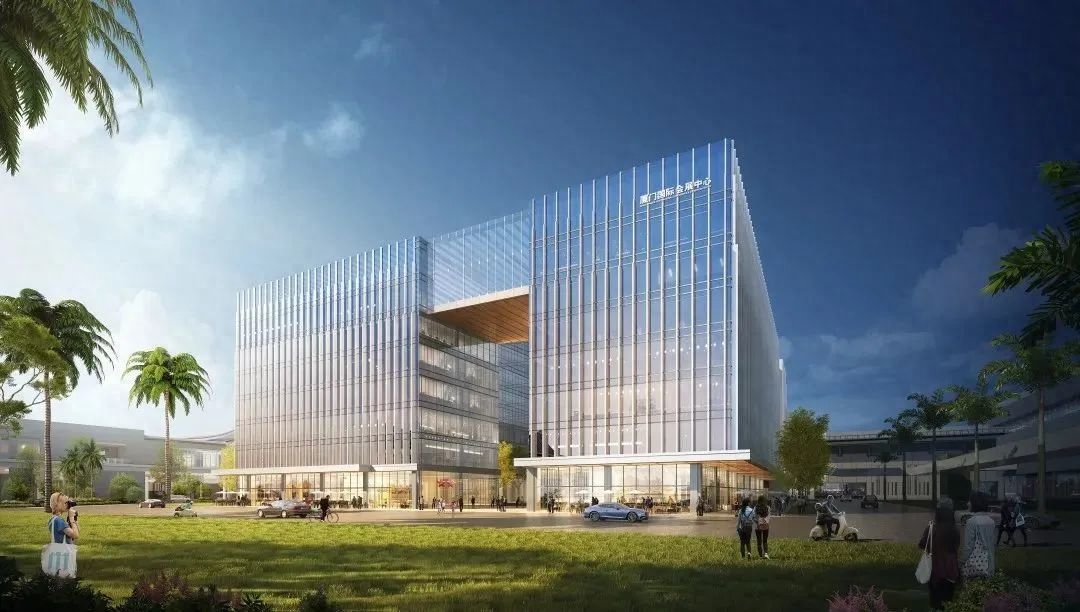

能源中心作為會展新區的重要支撐功能，是會展中心的能源心臟和服務基地。 地上六層，主要功能有五個：會展配套食堂、媒體中心、智能運營中心和監控指揮中心、會展配套辦公用房、為整個區域提供能源的設備用房。 地下部分共一層，主要設有普通停車場、大型設備用房等，戰時用作人防地下室。
會議中心地上四層為會議、多功能廳、貴賓室、廚房、服務用房等； 地下一層為中央廚房、倉庫、汽車車庫、設備用房。
設計理念
廈門新會展中心項目規模較大，業主比較關心前期投資和后期回報的比例，因此成本控制相對嚴格。 設計師從規劃、設計、施工階段充分考慮業主訴求，合理控制成本，最大限度降低建設安裝成本，結合項目實際情況，提出業主相對容易接受的設計思路。 設計師在與業主走訪并對比其他類似項目后，提出了如下暖通設計方案。
基于廈門新會展中心展廳采用的大面積鋼結構設計，為了減少鋼結構的膨脹，方便展廳的后期運營和維護，提高展廳的美觀效果。設計中，通風系統被柔性通風管道取代。 水系統采用二次泵分散布置，有效降低系統輸配電能耗?？紤]到展廳面積較大，所有展廳均采用變頻空調系統、大溫差系統，并接入更多超過10000馬力的多聯機空調系統，滿足業主不同業態的需求。
在“雙碳”目標要求下，設計者在選型過程中優先考慮先進的建筑節能技術和節能產品進行優化組合，調整建筑能耗比重結構，營造低能耗的健康環境。能耗和高舒適度，進而滿足低碳設計規劃要求。 2022年6月，《福建省綠色建筑設計標準》發布，并于當年9月開始實施，對空調、供熱、冷源機組的能效、能源效率提出了更高的要求。日立空調系統的配比遠高于國家和地方的建筑設計標準和規劃要求。 對于設計師來說，展會上使用近萬馬力的多聯機空調系統，需要采用品質優良、能效水平較高的產品系統，才能滿足整個項目的節能要求。
設計特點
空調系統：根據業主要求，除會議中心冬季需要供暖外，其余單元僅夏季需要制冷。 展廳、會議廳、會議中心采用中央空調水系統。 總制冷量為kW (28510 RT)。 1至5號展廳+入口大廳為冷源系統（1#冷源），總冷負荷42369千瓦； 配備3臺2700 RT*1和1臺1500 RT*。 6號至11號展廳為冷源系統（2#冷源），總冷負荷：*3臺+*1臺。 會議中心為冷熱源系統（3#冷熱源），總冷負荷，總熱負荷； 配備*2+500RT*2冷水機組和320RT*2空氣源熱泵機組。 其他的是多聯機系統。
上述三個冷熱源系統全部集中在位于基地中心的能源中心，大大縮短了運輸距離。 利用5.5℃/13.5℃的大溫差輸送冷水，降低運輸能耗。 1#冷源和2#冷源可獨立運行，也可相互連接，打破了常規工程中冷源與制冷機組的固定連接，極大方便了日常操作。 1#冷源、2#冷源采用二次泵系統，節省輸送能源，方便各機組運行調整。 考慮到展會淡季和旺季差異明顯，負荷高峰和低谷差異可能較大，冷水機組全部采用全變頻運行。 中央空調水系統與多聯機系統配合使用。 展廳閉館或籌備展覽時，采用多聯體單元； 展會期間，中央空調水系統投入使用，靈活、節能。
為了避免項目建設階段暖通設備（冷水機、冷卻塔、水泵）與機房自動控制系統連接混亂，設計時將暖通專業與自動控制專業整合為一個整體專業階段。
展廳采用柔性橡塑風管送風。 與傳統鐵制風管相比，具有施工方便、節省人工等優點。 還減輕了屋面鋼結構的荷載，節省了施工成本。 柔性空調風管是值得推廣的產品，適合大空間。
會議中心空調面積約m2，規模在全國名列前茅。 除了空調負荷峰谷差巨大的特點外，還存在冬季和過渡季節需要制冷的內部區域。 計算中發現，冬季非常特定的人口密集時段，內部區域供暖較弱，制冷需求占大部分時間。 內區風機盤管（空調箱）采用四管制雙盤管機組，滿足業主不同工況下的要求。 會議中心為了達到美觀的外觀，新風、排風、排煙、補風等通道需要相對集中。 由于工程體積較大，風井集中在屋面層時的截面非常大，傳統的金屬風管已不能滿足要求。 暖通專業積極與鋼結構專業合作建設風管廈門室內設計，較好地解決了這一問題。
由于建筑條件的限制，室外機的位置很難找到。 如果處理不當，室外機與室內機之間的水平距離會過長，導致能量損失過大。 因此，設計選擇將多聯機分散布置，同時盡量減少制冷劑管道的總長度。 另外，考慮到廈門制冷季節較長，采用全熱交換器回收排風能量。
能源中心西餐廳、中餐廳等大空間部分空調采用直膨式組合式空調機組，解決了傳統冷媒機在大空間無法使用全空氣系統的問題，提高了冷媒的蒸發溫度，降低工程建設和設備成本。 降低運行成本，實現過渡季節新風運行，提高工作效率和節能效果。
設計遺憾
暖通專業和建筑專業是相愛相殺，也經常有取舍。 在某些時候，暖通空調行業的合法性需要犧牲來迎合建筑行業。 例如，多聯機室外機的位置選擇往往受到立面美觀的限制，導致制冷劑管道更長，成本和能耗增加。 根據經驗，廈門的冬季時間較短。 對于會議中心等建筑，會議室基本位于內部區域，一般不需要供暖或供暖時間很短。 為了提高標準，業主提出了冬季供暖的要求。 但從后期使用結果來看，估計熱源不會啟動，造成投資浪費。
會議中心空調系統的基本要求是每個會議室都能獨立運行。 在負荷極低的淡季和過渡季節，冷水機盡量不要使用。 廈門高濕季節較長。 如果不采用制冷除濕，則應采用更節能的除濕方式——獨立溫濕度控制技術。 但最終沒有被主人采納，留下遺憾。
設計概要
本項目根據廈門新會展中心的運營和使用要求，靈活采用多聯系統和變頻冷水機組系統廈門室內設計，滿足各房間區域的獨立控制要求。 采用高效空調節能產品，節能效果明顯。
